产品名称：天线智能子分支器
型号：AFD-8220B

简述：
此子分支器要与分体式RFID读卡器和主分支器配合使用，可扩展8路天线
天线智能子分支器

参数
特点
•频率范围支持860～960MHz；
•物理连接简洁，子分支器无需额外的取电路线，复用射频传输用同轴电缆线与主分支器实现取电、通讯；
•上电自动查询子分支器和天线的接入状态，并且支持动态更新当前连接情况；
•8个MCX输出接口，每个接口支持4级子分支器级联，也可作为天线接口接入天线。每个子分支器最多可接入8个天线，故一个主分支器输出接口可以连接多达32个天线；
•最多支持256路天线切换，且天线切换速度小于100ms；
•射频输入端到天线端的射频传输线上距离可达10m以上；

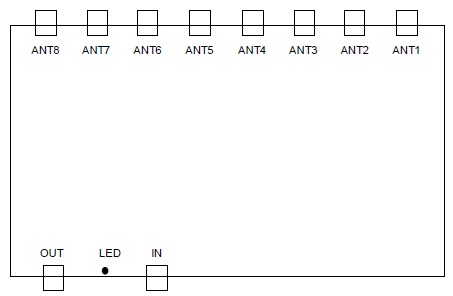

子分支器接口

1．MCX射频输入接口 IN
2．MCX射频级联接口 OUT
3．MCX天线接口 ANT1~ANT8
4．子分支器通讯指示灯 LED
电特性

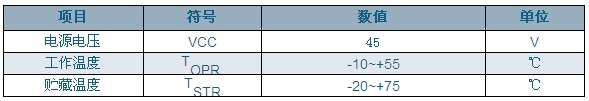

 极限参数

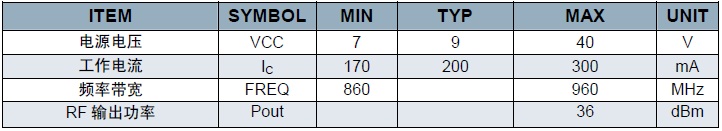

 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
